AÇIKLAMA:

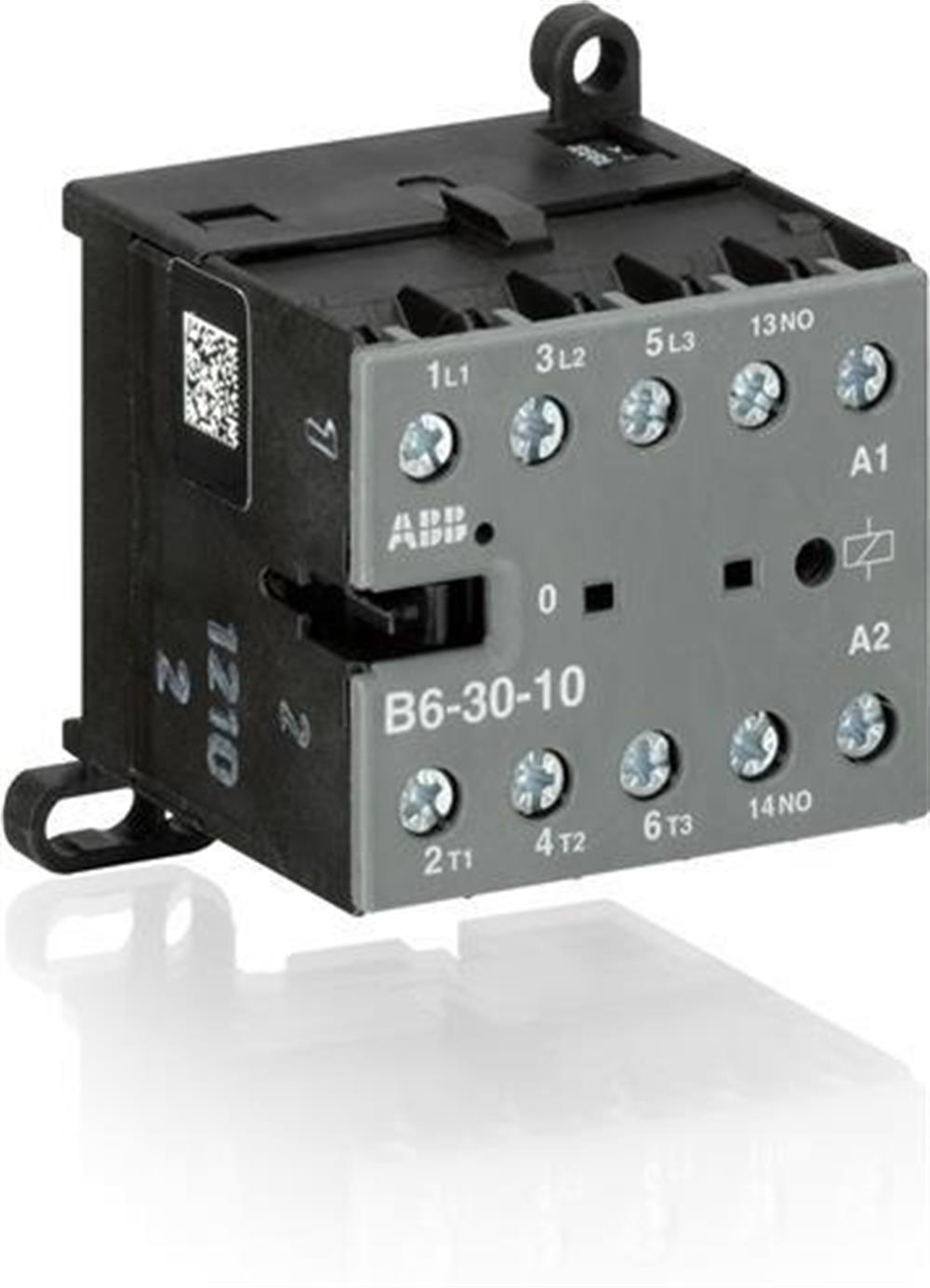

B6-30-10 mini kontaktör, 1 yardımcı kontak ve vidalı terminallere sahip kompakt 3 kutuplu bir kontaktördür.  İdealdir için güvenilirliğin bir zorunluluk olduğu ve alanın yüksek olduğu uygulanır.  Mini kontaktörler konut binalarında, ticari binalarda ve endüstriyel uygulamalarda 4 kW (AC-3) ve 20 A / 690 V (AC-1) 'ye kadar tek veya üç fazlı yüklerin kontrolü veya kontrol sinyallerinin kullanıldığı için kullanılır.  Diğer özellikler sessiz bobin, anahtar konum göstergesi ve ray veya seçenek montaj için entegre seçeneklertır.



Boyutlar

Ürün Net Genişliği:   52,5 mm

Ürün Net Yüksekliği:   57.5 mm (milimetre)

Ürün Net Derinliği / Uzunluğu  : 46.5 mm (milimetre)

Ürün Net Ağırlığı:   0.175 kilo

Teknik

Kutup sayısı:   3

Mini Kontaktör Tipi:   Mini Kontaktör

Nominal Çalışma Gerilimi:

Yardımcı Devre 12 ... 240 V DC

Yardımcı Devre 12 ... 500 V AC / DC

Ana Devre 12 ... 690 V AC / DC

Ana Devre 690 V AC

Nominal Frekans (f):

Kontrol Devresi 400 Hz

Kontrol Devresi 50 Hz

Kontrol Devresi 60 Hz

Ana Devre 60 Hz

Ana Devre 50 Hz

Ana Devre DC

Nominal Darbe Dayanım Gerilimi (U imp):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i):   690 V acc.  UL / CSA 600 V'a

Ana Kontak Sayısı NC:   0

Ana Kontak Sayısı NO:   3

Nominal Çalışma Akımı AC-1 (I e):

(220/240 V) 40 ° C 20 A

(220/240 V) 55 ° C 16 A

(380/440 V) 40 ° C 20 A

(380/440 V) 55 ° C 16 A

(690 V) 40 ° C 6 A

(690 V) 55 ° C 6 A

Nominal Çalışma Gücü AC-3 (Pe):

(220/230/240 V) 2,2 kW

(400 V) 4 kW

(400 V) Üç Faz 4 kW

(440 V) 4 kW

(500 V) 4 kW

(690 V) 3 kW

Anma Kısa Süreli Dayanım Akımı (I cw):

40 ° C Ortam Sıcaklığı, Serbest Hava, Soğuk Durumda 10 s 64 A

Yardımcı Yardımcı Kişi Sayısı NC:   0

Yardımcı Kontak Sayısı NO:   1

Nominal Çalışma Akımı AC-15 (I e):

(120 V) 4 A

(220/240 V) 4 A

(24 V) 4 A

(380/400 V) 3 A

(500 V) 2 A

Nominal Çalışma Akımı DC-13 (I e):

(110 V) 0,7 A

(220/240 V) 0,4 A

(24 V) 2,5 A

Geleneksel Serbest Hava Termal Akımı (Ith):   Ana Devre 20 A

Anma Kontrol Devresi Gerilimi (U c):   220 ... 240 V AC

Bobin Çalışma Sınırları:   (IEC 60947-4-1'e göre) AC besleme için 0,85 ... 1,1 x Uc (θ ≤ 55 ° C'de)

Koruma derecesi:

Yardımcı Devre Terminalleri IP20

Kontrol Devresi Terminalleri IP20

Ana Devre Terminalleri IP20

Mekanik Dayanıklılık:   10000000 döngü

Minimum Anahtarlama Kapasitesi:

Yardımcı Devre 17 V

Yardımcı Devre 5 mA

Maksimum Elektrik Anahtarlama Frekansı:

AC-1300 devir / saat

AC-15600 devir / saat

AC-3 600 devir / saat

DC-1600 saatte 600 devir

DC-13 Saatte 600 devir

DC-3 600 devir / saat

Bağlantı Kapasitesi Ana Devresi:

Yüksük 1 / 2x 1 ... 2,5 mm² ile

esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile

1 / 2x 1 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksük 1 / 2x 1 ... 2,5 mm² ile

esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile

1 / 2x 1 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksük 1 / 2x 1 ... 2,5 mm² ile

esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile

1 / 2x 1 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 9 mm

Sıkma Torku:

Yardımcı Devre 0.8 ... 1.1 N · m

Kontrol Devresi 0.8 ... 1.1 N · m

Ana Devre 0.8 ... 1.1 N · m

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Güç kaybı:   Direk Başına Nominal Çalışma Koşullarında 2 W

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:

Ana Devre 600 V AC

Yardımcı Devre 600 V AC / DC

Tam Yük Amper Motor Kullanımı:

(240 V AC) Tek Fazlı 4.9 A

(440 ... 480 V AC) Üç Fazlı 4.8 A

Beygir Gücü Sınıfı UL / CSA:

(208 V AC) Üç Faz 1 Hp

(220 ... 240 V AC) Tek Faz 0.5 Hp

(220 ... 240 V AC) Üç Faz 2 Hp

(440 ... 480 V AC) Üç Faz 3 Hp

(550 ... 600 V AC) Üç Fazlı 1 Hp

Genel Kullanım Değerlendirmesi UL / CSA  : (300 V AC) 12 A

Bağlantı Kapasitesi Ana Devre UL / CSA  : Bükülü 1 / 2x 22-10 AWG

Bağlantı Kapasitesi Yardımcı Devre UL / CSA:   Bükülü 1 / 2x 22-10 AWG

Sıkma Torku UL / CSA:

Yardımcı Devre 7 inç · lb

Kontrol Devresi 7 inç · lb

Ana Devre 7 inç · lb

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +80 ° C

İzin Ver Maksimum Çalışma İrtifası  : 2000 metre

Şok Direnci acc.  IEC 60068-2-27'ye göre:   11 ms Darbe 15g

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:   5g / 5 ... 150 Hz

RoHS Durumu:    2011/65 / AB AB Direktifi şart





Talimatlar ve Kılavuzlar:  2CDC102047M6801
