Boyutlar:

Ürün Net Genişliği:186 mm

Ürün Net Yüksekliği:205 mm

Ürün Net Derinliği / Uzunluğu:103,5 mm

Ürün Net Ağırlığı:5.717 kg

Ek bilgi

Elektriksel Dayanıklılık :7000 devir Saatte 60 devir

Mekanik Dayanıklılık: 20000 devir Saatte 120 devir

Kutup sayısı:4

Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 19,5 W

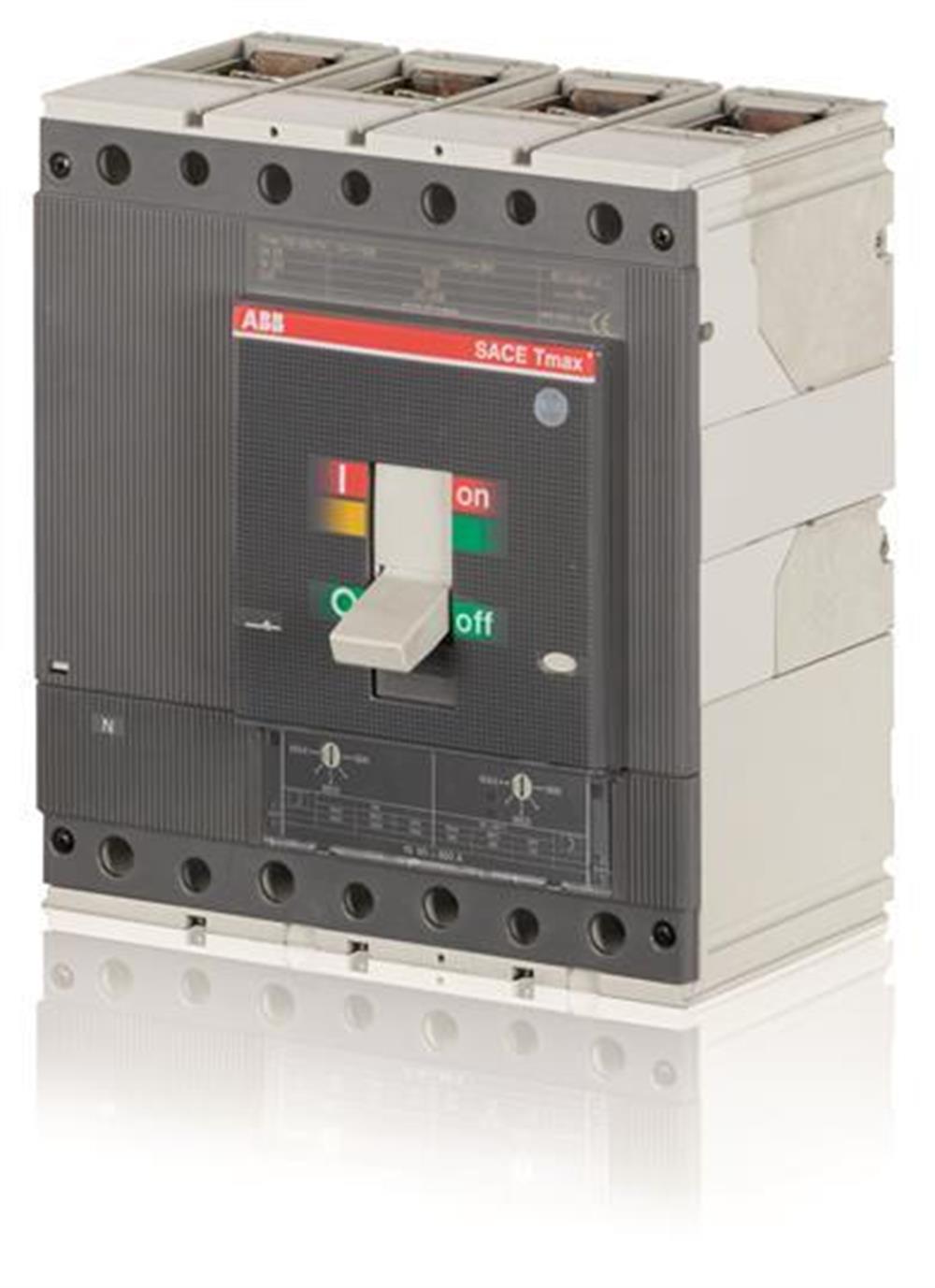

Ürün Ana Tipi: SACE Tmax T

Ürün adı: Kalıplı Kutulu Devre Kesici

Ürün tipi: CB

Anma Akımı (I n ): Ana Devre 400 A

Nominal Darbe Dayanım Gerilimi (U imp ):8 kv

Nominal İzolasyon Gerilimi (U i ):1000 V

Nominal Çalışma Gerilimi:

690 V AC

750 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 70 ka

(230 V AC) 70 ka

(380 V AC) 36 ka

(400 V AC) 36 ka

(415 V AC) 36 ka

(440 V AC) 30 ka

(500 V AC) 25 ka

( 690 V AC) 20 ka

Anma Kısa Süreli Dayanım Akımı (I cw ):1 s 5 ka için

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(220 V AC) 70 ka

(230 V AC) 70 ka

(380 V AC) 36 ka

(400 V AC) 36 ka

(415 V AC) 36 ka

(440 V AC) 30 ka

(500 V AC) 25 ka

( 690 V AC) 20 ka

(250 V DC) 2 Kutuplu 36 ka

(500 V DC) 2 Kutuplu 25 ka

(750 V DC) 3 Kutuplu 16 ka Serisi

Anma Kesintisiz Akım (I u ):400 A

Yayın Türü: TM

Standartlar: IEC

Alt türü: T5

İçin uygun: T5

Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi: Sabit Devre Kesiciler

Ön

Test Gerilimi Maks. (U testi ):3500 V

Endüstriyel Frekansta 1 Dakika Test Gerilimi:3500 V

Sürüm: F

Veri Sayfası, Teknik Bilgiler:1SDC210004D0203

Talimatlar ve Kılavuzlar: 1SDH000437R0001
