AÇIKLAMA

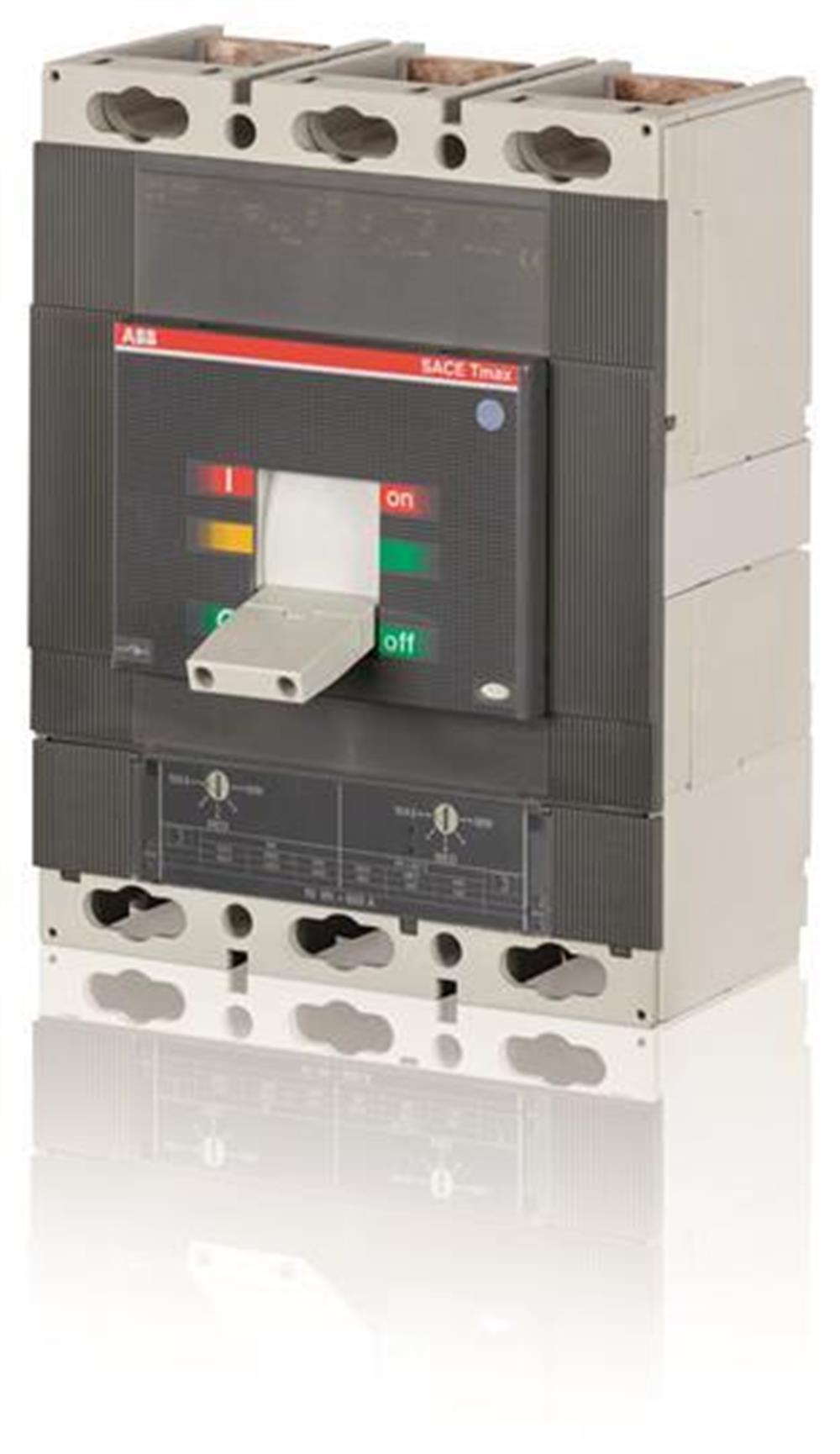

-C.breaker tmax t6n 630 ön terminaller ve termomagnetik bültenle üç kutuplu sabit tma r 630 ı3 = 3150 ... 6300 a

Boyutlar

Ürün Net Genişliği: 210 mm

Ürün Net Yüksekliği: Uzunluk 268 mm

Ürün Net Derinliği / Uzunluğu: 103,5 mm

Ürün Net Ağırlığı: 8.987 kg

Ek bilgi

Elektriksel Dayanıklılık: 7000 devir saatte 60 devir

Mekanik Dayanıklılık: 20000 devir saatte 120 devir

Kutup sayısı: 3

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 30,6 W

Ürün Ana Tipi: SACE Tmax T

Ürün adı: Kalıplı Kutulu Devre Kesici

Ürün tipi: CB

Anma Akımı (I n ): Ana Devre 630 A

Nominal Darbe Dayanım Gerilimi (U imp ):8 kV

Nominal İzolasyon Gerilimi (U i ): 1000 V

Nominal Çalışma Gerilimi:

690 V AC

750 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 70 kA

(230 V AC) 70 kA

(380 V AC) 36 kA

(400 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 30 kA

(500 V AC) 25 kA

( 690 V AC) 15 kA

Anma Kısa Süreli Dayanım Akımı (I cw ):1 s için 7.6 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(220 V AC) 70 kA

(230 V AC) 70 kA

(380 V AC) 36 kA

(400 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 30 kA

(500 V AC) 25 kA

( 690 V AC) 20 kA

(250 V DC) 2 Kutuplu 36 kA

(500 V DC) 2 Kutuplu 25 kA

(750 V DC) 3 Kutuplu 16 kA Serisi

Anma Kesintisiz Akım (I u ): 630 A

Yayın Türü: TM

Standartlar: IEC

Alt türü: T6

İçin uygun: T6

Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi:

Sabit Devre Kesiciler

Ön

Test Gerilimi Maks. (U testi ): 3500 V

Sürüm: F

Veri Sayfası, Teknik Bilgiler:  1SDC210015D0201

Talimatlar ve Kılavuzlar:  1SDH000511R0001
