AÇIKLAMA :

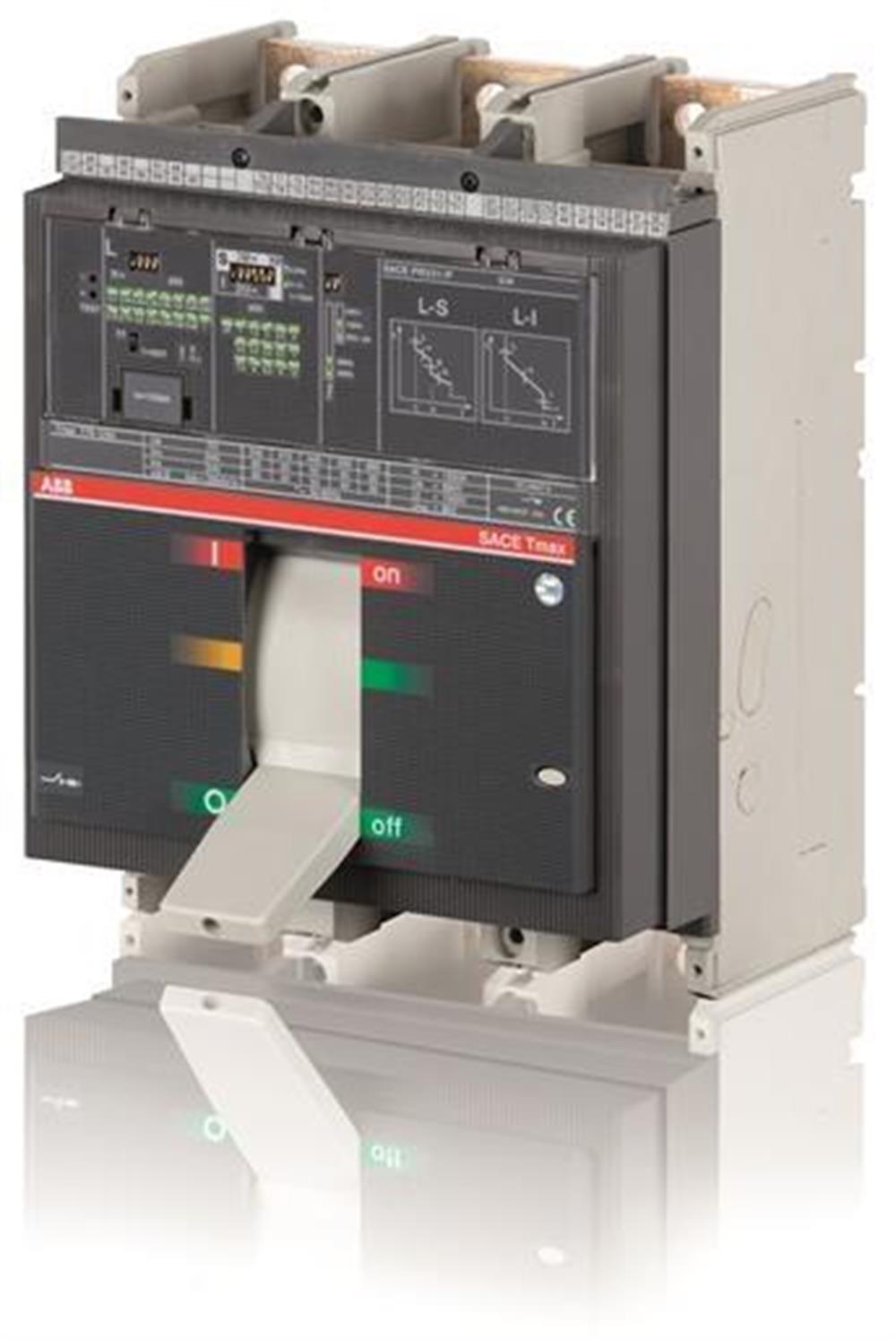

-C.breaker tmax t7s 1600 ön terminaller ve kolu çalışma mekanizması ve ac pr231 / p-ls / ır 1600'de katı devlet serbestı ile üç kutuplu sabit



Boyutlar:

Ürün Net Genişliği: 210 mm

Ürün Net Yüksekliği: Uzunluk 268 mm

Ürün Net Derinliği / Uzunluğu: 154 mm

Ürün Net Ağırlığı: 13.614 kg



Ek bilgi:

Elektriksel Dayanıklılık: 2000 devir saatte 60 devir

Mekanik Dayanıklılık:

10000 devir

saatte 60 devir

Kutup sayısı: 3

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 77 W

Ürün Ana Tipi: SACE Tmax T

Ürün adı: Kalıplı Kutulu Devre Kesici

Ürün tipi: CB

Anma Akımı (I n ): Ana Devre 1600 A

Nominal Darbe Dayanım Gerilimi (U imp ): 8 kV

Nominal İzolasyon Gerilimi (U i ): 1000 V

Nominal Çalışma Gerilimi: 690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 40 kA

( 690 V AC) 30 kA

Anma Kısa Süreli Dayanım Akımı (I cw ): 1 s 20 kA için

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 40 kA

( 690 V AC) 30 kA

Anma Kesintisiz Akım (I u ): 1600 A

Yayın Türü: EL

Standartlar: IEC

Alt türü: T7

İçin uygun: T7

Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi:

Sabit Devre Kesiciler

Ön

Sürüm: F

Veri Sayfası, Teknik Bilgiler: 1SDC210015D0201

Talimatlar ve Kılavuzlar:  1SDC210015D0201
