AÇIKLAMA:

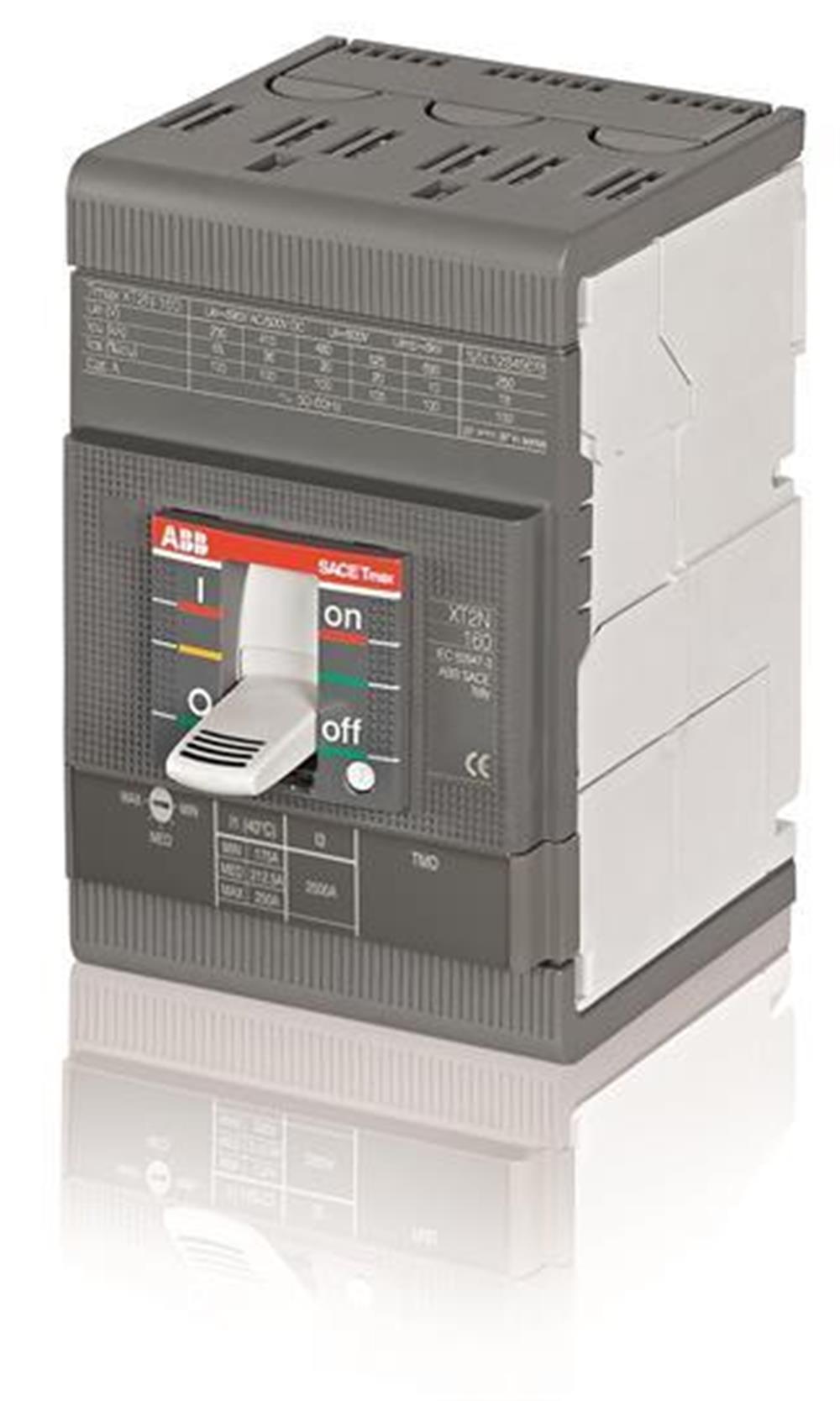

C.BREAKER TMAX XT2S 160 ÖN TERMİNALLER VE TERMOMAGNETİK SÖKME İLE ÜÇ KUTUPLU SABİT TMA R 125 I3 = 625 ... 1250 A



Boyutlar

Ürün Net Genişliği:  90 mm

Ürün Net Yüksekliği:  130 mm

Ürün Net Derinliği / Uzunluğu:  82.5 mm (milimetre)

Ürün Net Ağırlığı:  1.572 kilo



Ek bilgi

İlişkilendirilecek Devre Kesici Tipi:  Güç dağıtımı

Akım Tipi:  AC / DC

Elektriksel Dayanıklılık:  Saatte 120 döngü 8000 döngü

Mekanik Dayanıklılık:

Nr. İşlemler Saatte 240 döngü

Nr. İşlemler 25000 döngüsü

Kutup sayısı:  3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Birden Çok Sipariş:  1 parça

Güç kaybı:  Kutup Başına Nominal Çalışma Koşullarında 11.4 W

Ürün Ana Tipi:  SACE Tmax XT

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n):  125 A

Nominal Frekans (f):  50/60 Hz

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Anlık Kısa Devre Akım Ayarı (I i ): 625… 1250 A

Anma Yalıtım Gerilimi (U i ): 1000 V

Nominal Çalışma Gerilimi:

690 V AC

500 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 36 kA

( 525 V AC) 25 kA

(690 V AC) 12 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 3 Kutuplu 50 Serisi kA

Nominal Kısa Devre Kesme Kapasitesi (I cu ):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 36 kA

( 525 V AC) 25 kA

(690 V AC) 12 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 3 Kutuplu 50 Serisi kA

Anma Kesintisiz Akım (I u ): 160 A

Yayın Türü: TM

Ayar Aralığı: 87,5 ... 125 A

Standartlar: IEC

Alt türü: XT2

Terminal Bağlantı Tipi: Sabit Devre Kesiciler

Sürüm: F

Veri Sayfası, Teknik Bilgiler: 1SDC210032D0204

Talimatlar ve Kılavuzlar: 1SDH000747R0001
