AÇIKLAMA:

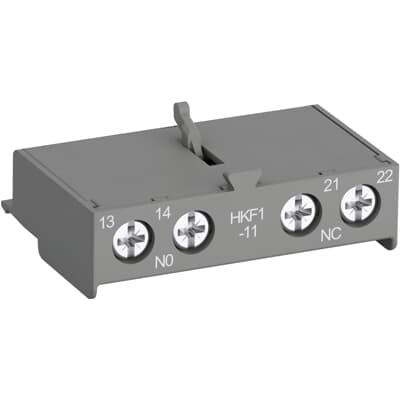

HKF1-11 Önden montaj için yardımcı kontak
Boyutlar
Ürün Net Genişliği: 45 mm
Ürün Net Yüksekliği: 12.5 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: 26,5 mm
Ürün Net Ağırlığı: 0,015 kg
Teknik
Terminal Türü: Vidalı Klemensler
Nominal Çalışma Gerilimi: 250 V
Nominal Çalışma Akımı AC-15 (I e):
(120 V) 3 A
(240 V) 1,5 A
(24 V) 3 A
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 0,27 A
(24 V) 1 A
(250 V) 0,11 A
Nominal Frekans (f):
Yardımcı Devre DC
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp): Yardımcı Devre 6 kV
Nominal İzolasyon Gerilimi (U i): 250 V
Koruma derecesi: IP20
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 ... 1,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 1,5 mm²
Esnek 1 / 2x 0,75 ... 1,5 mm²
Sert 1 / 2x 1,0 ... 2,5 mm²
Sıkma Torku: Yardımcı Devre 0.8 ... 1.2 N · m
Tel Sıyırma Uzunluğu: Yardımcı Devre 8 mm
Tavsiye Edilen Tornavida : M3
Pozidriv 2
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC : 1
Standartlar:
CSA 22.2 No. 14
IEC / EN 60947-1
IEC / EN 60947-5-1
UL 508
UL 60947-1
UL 60947-5-1
Ürün adı: Yardımcı kontak
İçin uygun:
MS116
MS132
MO132
MS165
MO165
Ürün Sınıfına Uygun: Manuel Motor Marş Motoru
Aksesuar Grubu: Elektriksel
Aksesuar Tipi: Yardımcı kontak
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA: Ana Devre 250 V AC
Bağlantı Kapasitesi Yardımcı Devre UL / CSA: Esnek 1 / 2x 16-14 AWG
Bükülü 1 / 2x 16-14 AWG
Sıkma Torku UL / CSA: Yardımcı Devre 7 in · lb
İletişim Derecesi UL / CSA:
B300
R300
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +60 ° C
Depolama -50 ... +80 ° C
Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 25g
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g / 3 ... 150 Hz
RoHS Durumu: AB Direktifi 2002/95 / EC uyarınca 18 Ağustos 2005 ve değişiklik
