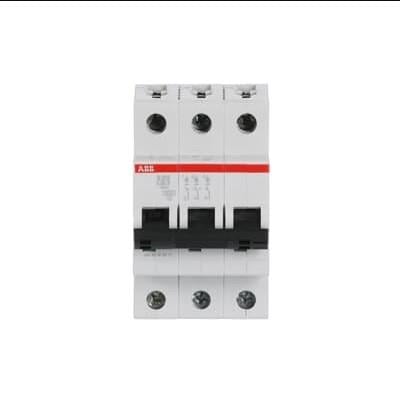

AÇIKLAMA:
-System pro M kompakt S200 minyatür devre kesiciler akım sınırlayıcıdır. İki farklı açma mekanizması vardır, aşırı yük koruması için gecikmeli termal açma mekanizması ve kısa devre koruması için elektromekanik açma mekanizması.
-Farklı özelliklerde (B, C, D, K, Z), konfigürasyonlarda (1P, 1P + N, 2P, 3P, 3P + N, 4P), kesme kapasitelerinde (230/400 V AC'de 6 kA'ya kadar) mevcuttur) ve nominal akımlar (63A'ya kadar). S200 ürün IEC / EN 60898-1, IEC / EN 60947-2, UL1077 (UL Amerika Birleşik Devletleri) ile uyumludurdur.
-Alt montaj yardımcı kontağı,% 50 alan tasarrufu sağlamak için S200 üzerine monte edilebilir.
Teknik
Standartlar:
IEC / EN 60898-1
IEC / EN 60947-2
UL 1077
Kutup sayısı: 3
Korunan Kutup Sayısı: 3
Açma karakteristik : C
Anma Akımı (I n): 63 A
Nominal Çalışma Gerilimi:
acc. IEC 60898-1 400 V AC
acc. IEC 60947-2 440 V AC'ye
Güç kaybı:
Kutup Başına Nominal Çalışma Koşullarında 14,4 W 4,8 W
Nominal İzolasyon Gerilimi (U i): acc. IEC / EN 60664-1 440 V'ye
Çalışma Gerilimi:
Maksimum (Tolerans dahil) 440 V AC
Maksimum 440 V AC
Minimum 12 V AC
Minimum 12 V DC
Nominal Frekans (f):
50 Hz
60 Hz
Anma Kısa Devre Kapasitesi (I cn): ( 400 V AC) 6 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu):
(230 V AC) 20 kA
(440 V AC) 10 kA
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs): (230 V AC) 15 kA
Enerji Sınırlama Sınıfı: 3
Aşırı Gerilim Kategorisi: III
Kirlilik derecesi: 3
Nominal Darbe Dayanım Gerilimi (U imp): 4 kV
(denizde 6,2 kV)
(2000 m'de 5,0 kV)
Dielektrik Test Gerilimi: 50/60 Hz, 1 dk: 2 kV
Ev materyalleri: İzolasyon Grubu II, RAL 7035
Aktüatör Tipi: İzolasyon grubu II, siyah, sızdırmaz
Aktüatör Malzemesi: İzolasyon Grubu II, Siyah, Sızdırmaz
Aktüatör İşaretlemesi: G / Ç
Kontakt Pozisyon Göstergesi: Kırmızı AÇIK / Yeşil KAPALI
Koruma derecesi: IP20
Uyarılar: IP40 Kapaklı muhafaza içinde
Elektriksel Dayanıklılık: 10000 AC çevrimi
Mekanik Dayanıklılık (N endu): 20000 döngü
Terminal Türü: Vidalı Klemensler
Vidalı Terminal Tipi: Arıza Emniyetli Çift Yönlü Silindir Kaldırma Terminali
Bağlantı Kapasitesi:
Bara
10/10 mm² Yüksük ile Esnek 0.75 ... 25 mm²
Esnek 0,75 ... 25 mm²
Sert 0,75 ... 35 mm²
Bükülü 0.75 ... 35 mm²
Sıkma Torku: 2,8 N · m
Tavsiye Edilen Tornavida : Pozidriv 2
DIN Rayına montajı:
TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715
TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre
Montaj konumu: Hiç
Dahili Derinlik (t 2): 69 mm
Kurulum boyutu: acc. DIN 43880'e göre 1
Güç Kaynağı Bağlantısı: Keyfi
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +55 ° C
Depolama -40 ... +70 ° C
Referans Ortam Hava Sıcaklığı: 30 ° C
Şok Direnci acc. IEC 60068-2-27'ye göre: 25 g / 2 şok / 13 ms
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 In
Çevre izleme:
55 ° C /% 90-96
ve 25 ° C /% 95-100 ile 28 döngü
RoHS Durumu : 2011/65 / AB AB Direktifi şart
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:
110 V DC
480Y / 277 V AC
Bağlantı Kapasitesi UL / CSA:
Bara 18-8 AWG
İletken 18-4 AWG
Sıkma Torku UL / CSA: 25 inç · lb
Kesinti Derecesi acc. UL1077'ye:
(110 V DC) 10 kA
(277 V AC) 6 kA
(480Y / 277 V AC) 6 kA
Boyutlar
Ürün Net Genişliği: 52,5 mm
Ürün Net Derinliği / Uzunluğu: 69 mm
Ürün Net Yüksekliği: 88 mm
Ürün Net Ağırlığı: 0.375 kilo
Veri Sayfası, Teknik Bilgiler: 9AKK107046A0423
